TECHNICAL INFORMATION技術情報
2023.12.26
温風暖房機

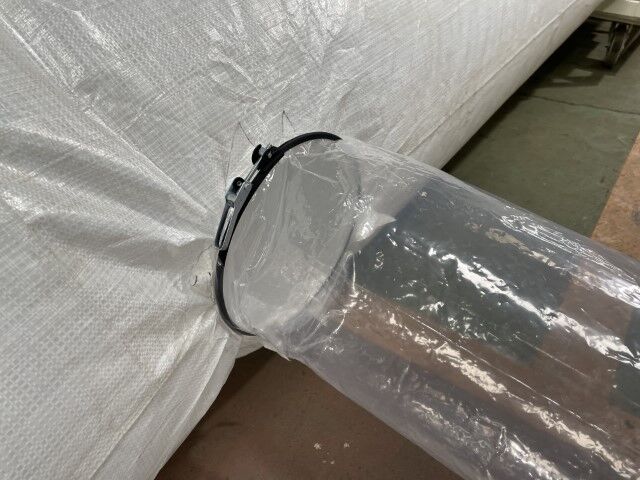

子ダクトをこのように親ダクトに取り付ける方法を説明します。

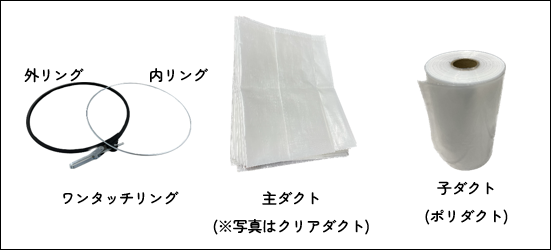

◆必要な部品
◆取付方法

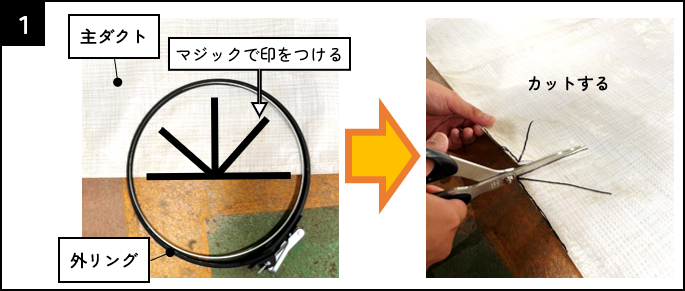

主ダクトの折り目に外リングを図のようにあて、
リングの内側に2cm残すところまで直線にカットします。
（切込み８ヶ所）

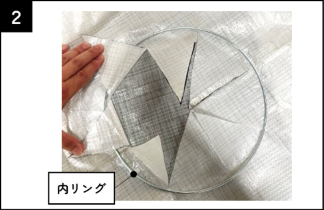

主ダクトの切れ目の上から内リングをあてます。

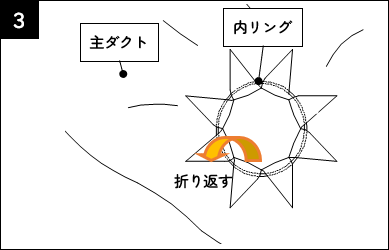

内リングにそって、切ったダクト片を外に折り、
内リングの大きさになるまでダクト片を広げます。

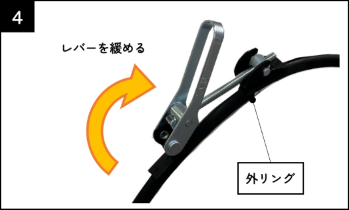

外リングのレバーを緩めて広がった状態にしておきます。

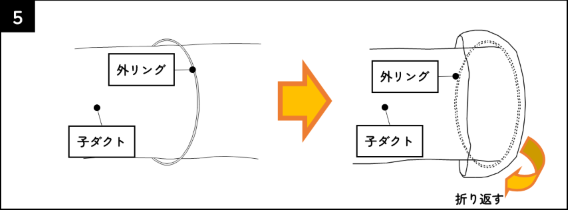

外リングを子ダクトに通します。
子ダクトの端を、外リングを包み込むように30～40cm外側に
折り返します。

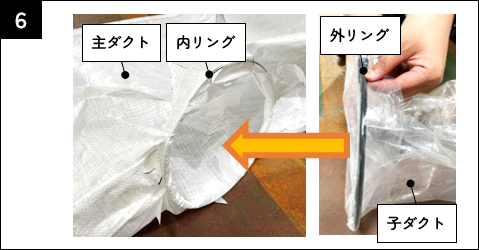

外リングで内リングを覆うように取り付けます。

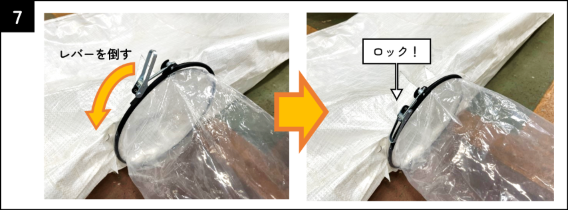

レバーを倒し、ワンタッチリングをロックします。

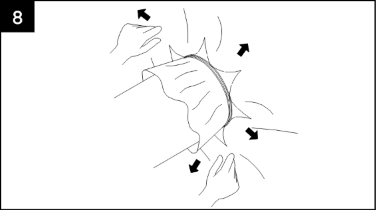

ダクトを4方向に強く引っ張ってたるみをとってください。
